近日，我公司研制的新一代FH-9008型高壓輸電線微風振動在線監測系統在西南某地完成安裝調試。

      架空輸電線微風振動是一種氣體旋渦（卡爾曼旋渦）在架空線背風側交替脫落所産生的架空線振動現象，其振幅一般不會超過導線直徑，而振動頻率則與風速、導線直徑有關，一般為3~120Hz。幾乎所有的高壓輸電線路都受到微風振動的影響，微風振動會造成導線疲勞斷股、導線和金具磨損，嚴重時會導緻斷線、倒塔，易引發線路的電氣故障。

根據Q／GDW 245-2010《輸電線路微風振動監測裝置技術規範》，新一代FH-9008微風振動在線監測系統采用“彎曲振幅法”(Bending Amplitude Method)

       彎曲振幅法是基于兩點的相對振幅，測取導地線距線夾（懸垂線夾、防振錘線夾、間隔棒線夾、阻尼線夾等）出口89mm處導地線相對于線夾的彎曲振幅，以此值大小來計算導地線在線夾出口處的動彎應變，作為測量導地線微風振動的标準方法。

FH-9008首次采用了我公司最新研制的适合在導線上安裝的前端數據采集單元，該采集單元結構緊湊、重量輕、安裝方便，且可搭載微型太陽能電池闆，摒棄了笨重且易受導流電流影響的感應取電裝置，非常适合于微風振動、導線溫度、導線弧垂、風偏等數據監測。

       該系統可使運營部門及時掌握導線微風振動情況，為線路防振、減振設計提供科學的依據，減少經濟損失。

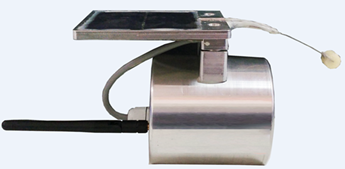

前端數據采集單元(微風振動)實物圖

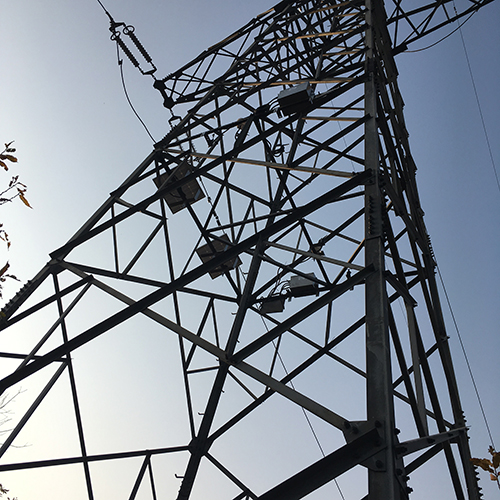

現場圖片
