北鬥導線舞動在線監測裝置

2022-02-08

系統概述

       導線舞動是指風對非圓截面導線所産生的--種低頻(約為0.1~3 Hz)、大振幅的導線自激振動。在相應的大氣條件下導線舞動時常發生,且由于其大振幅(最大振幅可達到導線直徑的5~300倍)、擺動、持續時間長等特點,導線舞動容易引起相間閃絡、金具損壞,造成線路跳閘停電或引起燒傷導線、杆塔倒塌,導線折斷等嚴重事故,造成重大經濟損失,對輸電線路的運行安全造成了巨大危害。

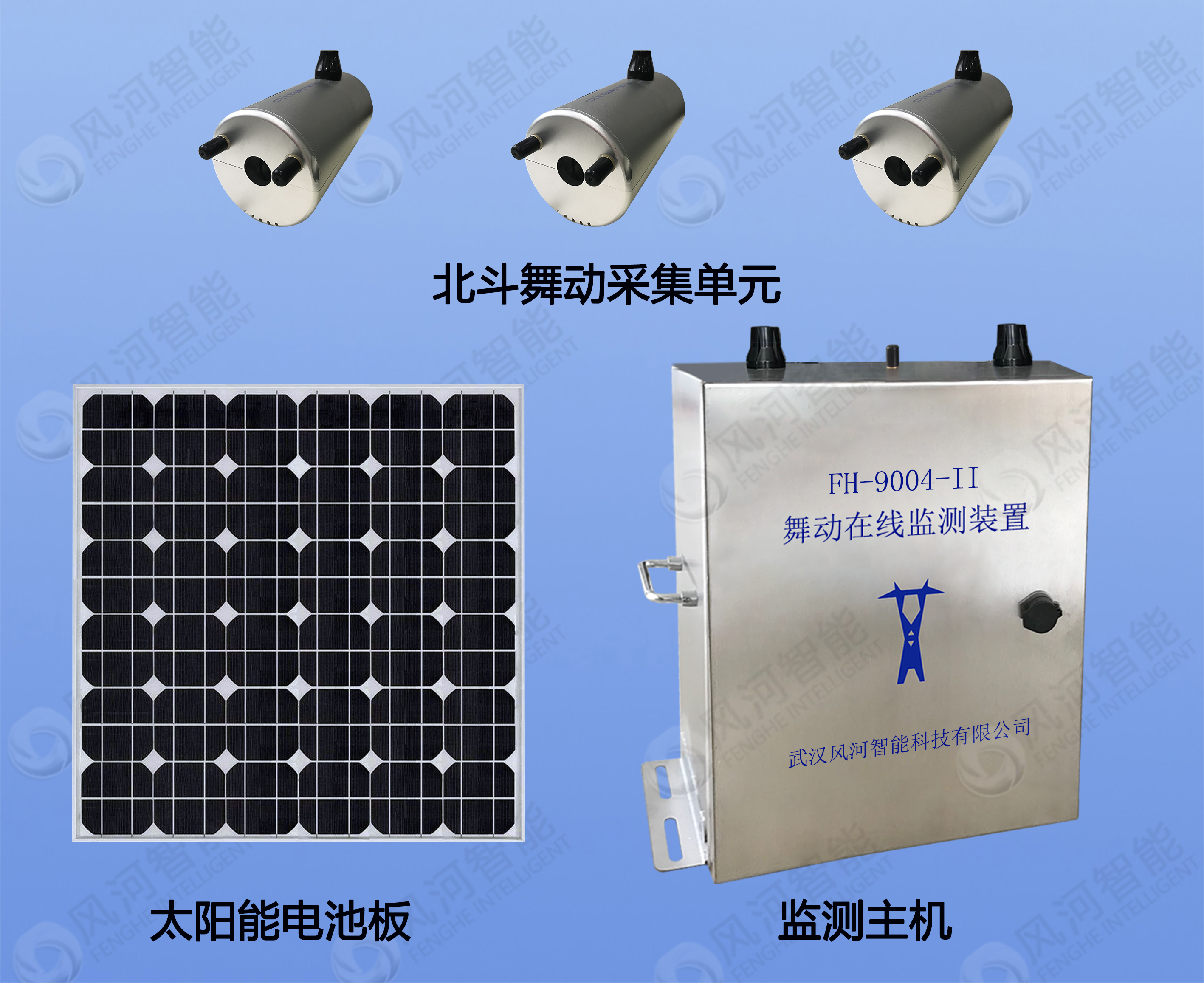

       武漢風河科技自主研發的FH-9004-II型北鬥輸電導線舞動在線監測系統,利用差分GPS/北鬥技術、GPRS/4G及LORA等無線通信技術,實現對導線舞動的實時監測。本系統克服了傳統方法的缺點,安裝方便,測量精度高。





産品特點



  • 數據采集:具備自動采集RTK數據功能;
  • 數據通信:a) 能将記錄數據實時、準确地發送到後台中心站;b) 在通訊中斷時,可自動保存測得的數據,待通訊恢複後,及時将存儲的數據傳回中心站。
  • 數據處理與顯示:采用圖形化、列表、地圖等方式顯示各個站點的分布位置、觀測結果;
  • 遠程控制:遠程設備維護,配置系統參數,遠程系統升級;
  • 信息查詢:監測數據的統計、分析和查詢;
  • 信息發布:自動生成曆史數據曲線,通過網絡、郵箱、用戶界面發布監測信息;
  • 供電方式:導線取能供電,太陽能供電,至少能維持終端正常運行20天的正常供電;
  • 為工業級産品,采用防水金屬外殼,抗電磁幹擾,适用于各種惡劣的氣候環境;
  • 系統采用低功耗設計,采用動态電源管理策略以滿足節電要求;
  • 配備完善的後台軟件。具有數據存儲、曆史數據查詢、報表、打印、曲線圖繪制等功能,可對導線情況進行定性、定量分析;
  • 支持受控采集方式和自動采集方式,可通過後台軟件設置采樣間隔(5分鍾~24小時)、報警阈值等參數。支持采用手機進行數據查詢和報警接收;
  • 數據接入:制造廠需負責将裝置監測數據、分析結果等按照國網相關規範要求接入指定平台。
  • 滿足國家電網公司企業标準《輸電線路狀态監測裝置通用技術規範》(Q / GDW 242 2010)。
