電纜分布式故障定位在線監測裝置
2024-03-11
名稱:電纜故障定位在線監測裝置
型号:FH-900U
系統功能:
随着社會發展對電力需求量的逐步增加,對電網安全可靠性的要求越加嚴格。而作為連接各種電氣設備、傳輸和分配電能的電力電纜,以其運行安全、穩定性高,有利于提高電能質量且美化城市等優勢得到廣泛應用。然而電力電纜在運行過程中,一旦發生故障,如果故障點定位不精确,則不能及時排除故障恢複供電。因此,快速判斷電纜線路故障,确定故障點位置,便于快速修複電纜故障,減少不必要的停電時間,提高供電系統的可靠性。

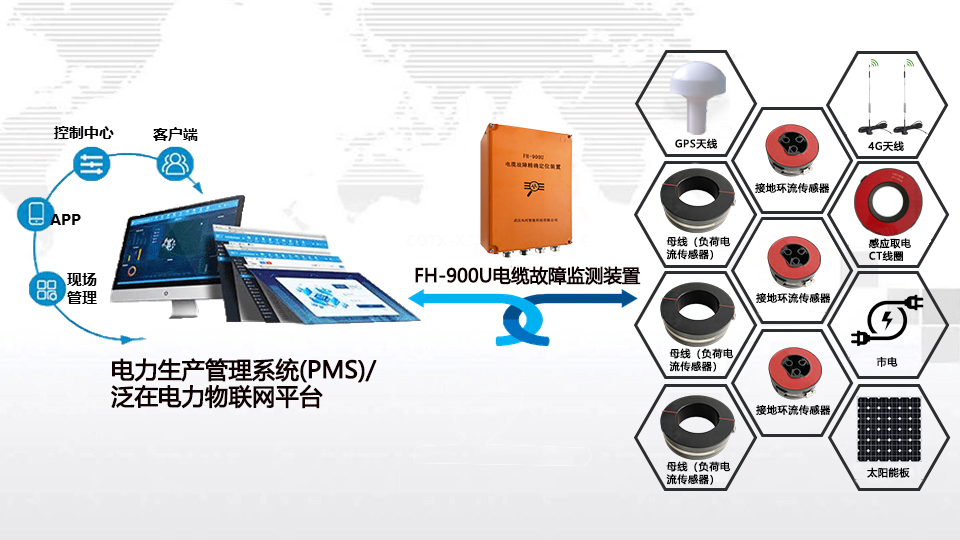

電纜故障定位監測裝置,是依靠電纜終端頭附近安裝的在線監測裝置,提取故障時的暫态電流行波,以及隐患放電行波,通過無線通信網絡将狀态監測數據上傳至監控主站;主站融合分析各監測點傳回的信息,結合線路信息自動計算故障點準确位置,亦可提取隐患行波特性信息,實現電纜隐患預警功能。全面又實時地掌握電纜線路運行狀态。一旦發現數據異常,監控系統可通過APP、短信、微信等方式通知相關人員及時處置。
該系統具有可在線校準波速度,行波波頭信息提取完整,可實現隐患預警,适用複雜線路,精度高、安裝便捷、免維護,使用方便、實時性強等特點。
産品特點:
- 可實時在線檢測電纜發生故障時産生的工頻電流、行波故障電流信号,對電纜線路故障進行區間定位和精确定位;
- 分布式監測方式,分别監測并記錄各個區間的故障數據和信号,同時對線路影響測量誤差的固有參數離散化監測,從而大大提高故障定位的精度;
- 系統采樣率為200MSPS,可實現0.2~60MHZ故障信号的采集;
- 單脈沖采集點數在100~4000之間可配,進一步控制脈沖窗口的大小,調整緩沖脈沖數量;
- 采集器緩沖脈沖數三通道同步100~30000幀可配;
- 系統采用eMMC存儲器,實現掉電時可緩沖8GB數據;數據同步接口采用1000Mbps以太網口;
- 後台軟件具有自動故障識别、輸出報警、數據存儲和自動錄波功能;
- 自帶日曆時鍾及大容量存儲器,可本地保存采集數據,并為采集數據标記時間戳;
- 支持采用手機短信進行數據查詢、報警接收和參數設置;
- 配備低功耗液晶顯示屏和控制按鍵,實現本地顯示監測數據和配置參數;
- 采用太陽能+锂電池供電系統,體積輕巧,安裝維護方便;
- 通信方式靈活,支持GPRS/4G網絡;
- 為工業級産品,采用防水金屬外殼,适用于各種惡劣的氣候環境;
- 系統采用低功耗設計,采用動态電源管理策略以滿足節電要求;
- 支持受控采集和主動采集方式,可通過後台軟件設置采樣間隔(1分鍾~24小時);
- 備完善的後台軟件,具有數據存儲、曆史數據查詢、報表、打印、曲線圖繪制等功能,可對電纜線路狀态進行趨勢分析;
