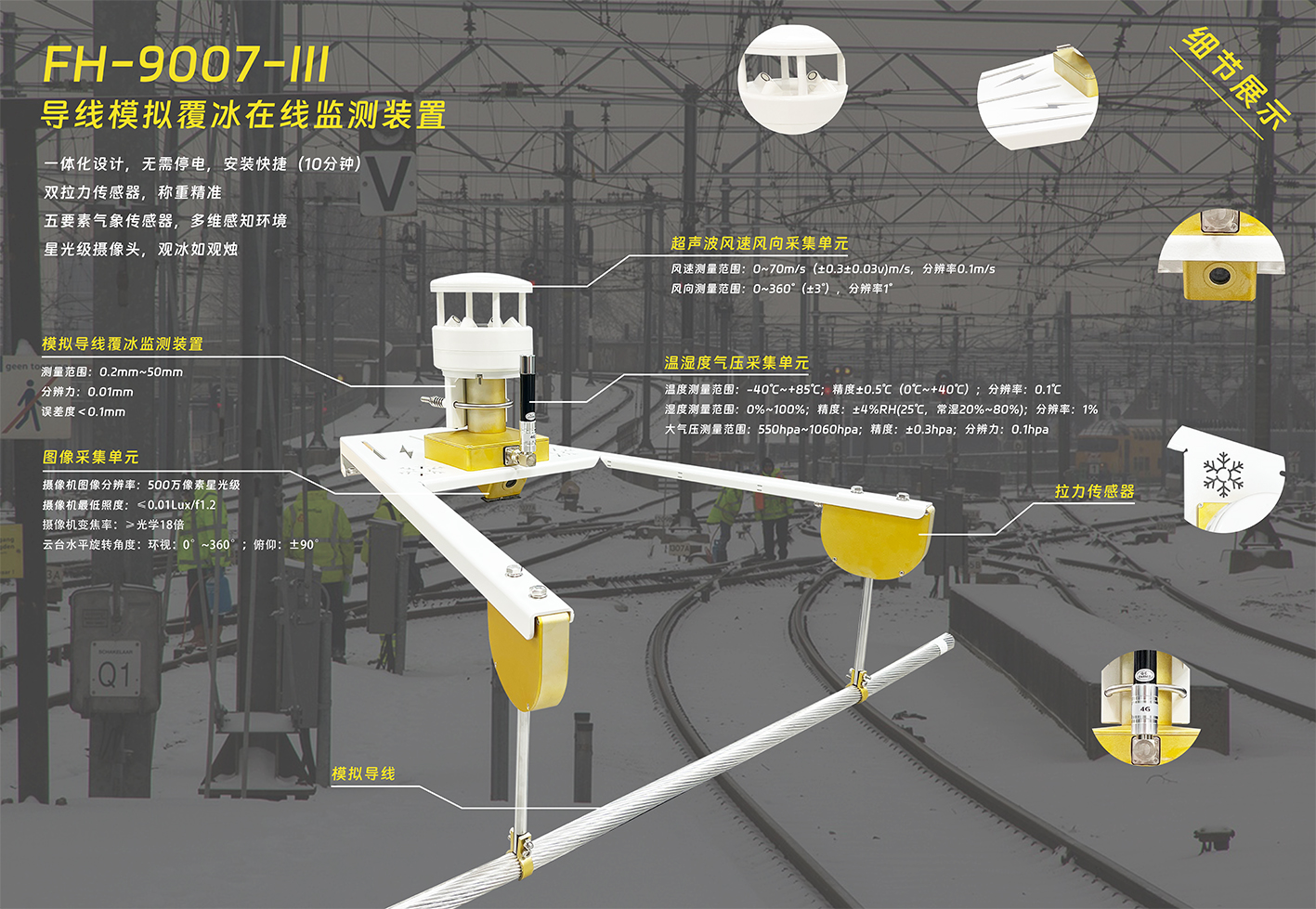

名稱:輸電線路模拟導線覆冰監測裝置

型号:FH-9007-III

系統功能

  輸電線路覆冰後,導線的綜合荷載會發生變化。目前市面上的幾種覆冰監測裝置是直接安裝在輸電線路導線或絕緣子串上,需要停電安裝,工作量大,成本相對較高。

  我司自主研發生産的模拟導線覆冰監測裝置,其思路是在線路杆塔上懸挂一根與線路導線同型号、同材質的模拟導線,以産生與線路相同氣象條件下的覆冰情況,并通過測量模拟導線重量的變化來确定覆冰的厚度,從而等同推測輸電線路導線的綜合荷載和覆冰厚度,該系統算法簡單、安裝簡單安全,不涉及線路帶電安裝,能方便準确的實現對輸電線路導線覆冰的實時監測,可滿足電路部門輸電線路覆冰預警的要求。



監測原理

  模拟覆冰監測裝置由監測主機、圖像采集單元、模拟覆冰采集單元、模拟導線等組成。監測主機內裝有拉力傳感器,能實時測量模拟導線的重量,攝像機能獲取模拟導線上的圖像信息,觀察模拟導線覆冰形成的發展過程;模拟導線是懸挂在監測主機頭下,與線路導線同型号、同材質,通過監測主機懸挂在線路杆塔上,與線路基本等高且同方向,這樣模拟導線處在與輸電線路導線等同環境下,經受與實際導線相同的覆冰條件,能較好地呈現實際導線覆冰的情況。
