系統簡介

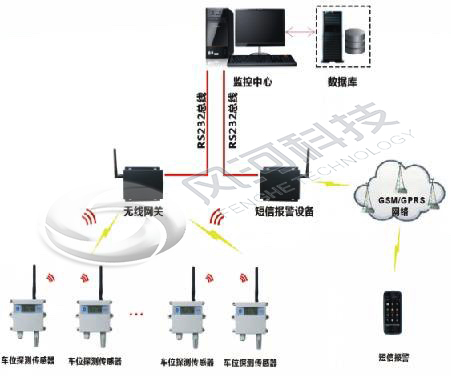

FH-8002橋梁位移在線監測系統由位移傳感器、無線網關、聲光報警器、監控中心(上位機服務器)等組成。其中各個監測單元将采集到的實時數據周期性通過無線433MHZ方式上傳到無線網關,無線網關再通過有線網絡(以太網/RS485/RS232)将傳感器采集的數據傳送到監控中心,由運行于監控中心的監控軟件進行數據存儲、分析、顯示和處理。如果上報的數據超過限位值,監控軟件将會進行多種手段的報警提示。
上位機服務器部署在遠程監控中心機房,運行監控軟件,通過訪問Internet得到數據。監控中心對橋梁位移數據進行存儲、顯示、統計報表,完成橋梁位移等參數預警功能。
系統優勢
1.測量範圍廣/測量準确
該系統位移測量範圍廣,測量準确,線性精度為±0.1%。
2.功耗低/供電方便
本系統下所有監測設備均采用低功耗設計,支持電池供電或電源供電方式,供電方便。
3.24小時實時監測
可在線實時24小時連續采集和記錄監測點位的位移,以布局、仿真、曲線、表格等四種視圖顯示監測結果,方便用戶觀測,監測點位可擴充多達上千個點。
4.支持曆史數據查詢
本系統運用了SQL Server相關技術,支持曆史數據查詢,自動生成曆史記錄報表與曲線。可查詢任意時段,任意被測點的位移值與位移曲線圖。完整精确且靈活記錄打印;有選擇性的打印客戶所需的曆史數據。
5.組網靈活可靠
支持多種數據采集通訊方式,采用無線位移傳感器,組網靈活,不需布線,維護方便。無線網關最終将接收到的信息通過GPRS/GSM/3G網絡或者有線網絡(以太網/RS485/RS232)上傳到監控中心。
6.科學的報警機制
可設定各監控點位的位移報警限值,當出現被監控點位數據異常時可自動發出報警信号,報警方式包括:現場多媒體聲光報警、手機短信息報警等,系統可在不同的時刻通知不同的值班人員。
7.軟件功能齊全
軟件系統具有系統管理,在線數據監測,曆史數據查詢,地圖編輯,在線地圖監測等功能。
8.強大的數據處理與通訊能力
采用計算機網絡通訊技術,局域網內的任何一台電腦都可以訪問監控電腦,在線查看監控點位的位移變化情況,實現遠程監測,系統不但能夠在值班室監測,領導在自己的辦公室也可以非常方便地查看和監控。
技術參數
量程選型參考:10 15 25 50 75 100 125 150 175 200 225 250;
線性精度(±%FS):±0.1%;
機械行程:行程+7mm;
重複性精度:0.01mm;
最大工作速度:10m/s;
使用溫度範圍:-60℃~+150℃;
溫漂:無限小;
無線通訊頻率:433MHZ;
傳輸距離:200-300m,可組網擴展;
防護等級:IP62;
系統用途
本系統主要監測橋梁容易沉降、傾斜地段的位移情況,利用最新的MEMS傳感器技術和無線通信技術,實現對橋梁位移情況的實時監測,并通過GPRS/SMS/3G網絡或者有線網絡(以太網/RS485/RS232)及時将預/告警信息發送給監控中心,提醒值班人員對橋梁位移狀況予以關注并采取相應處置措施。
